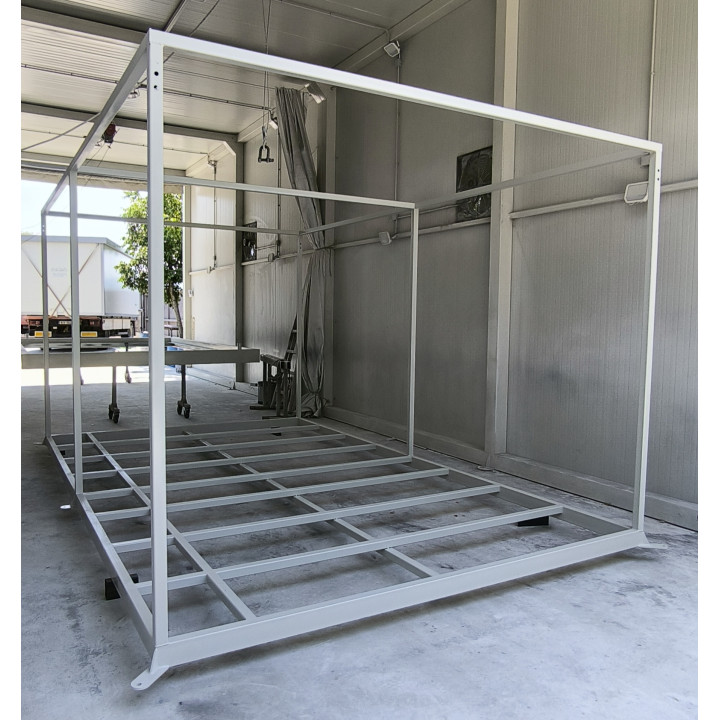

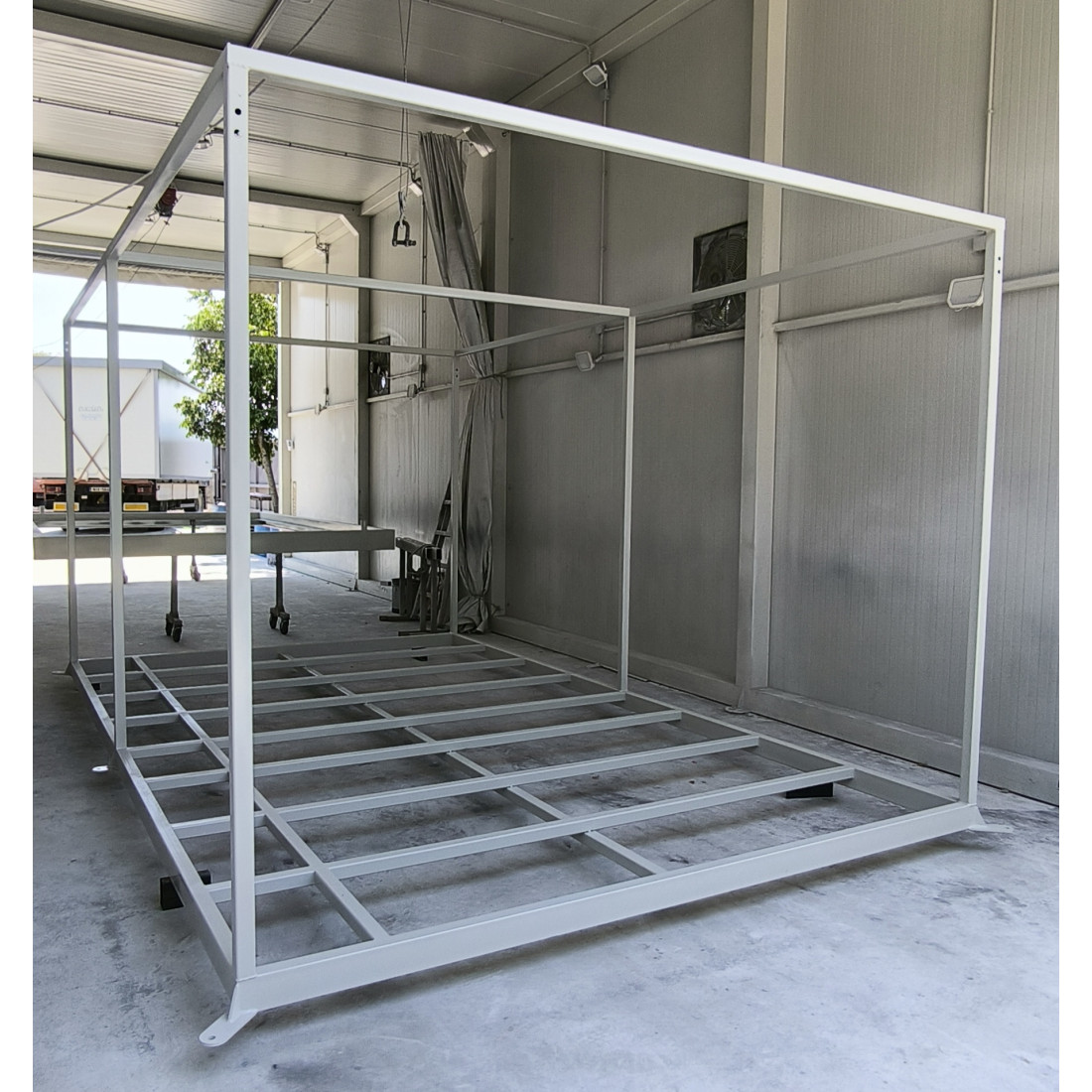

Η βάση του οικίσκου, αποτελείται από περιμετρικό πλαίσιο χαλύβδινων διατομών RHS 100X50 ελάχιστου πάχους 3.0 mm, ενδιάμεσες διαδοκίδες SHS50X50 πάχους 3.0 mm τοποθετημένες παράλληλα με τη μικρή πλευρά της μονάδος με μέγιστη απόσταση μεταξύ των διαδοκίδων τα 61cm. Σε οικίσκους με φάρδος μεγαλύτερο από 2,00 μ., παράλληλα με την μεγάλη πλευρά και κάτω από την διαδοκίδωση τοποθετούνται τραβέρσες από SHS50X50 πάχους 3.0 mm με σκοπό την μείωση του βέλους κάμψης των διαδοκίδων με μέγιστη αξονική τους απόσταση το 1,25 μ. Σε οικίσκους με φάρδος μεγαλύτερο από 2,60 μ, επίσης παράλληλα με την μεγάλη πλευρά, ανάμεσα στις διαδοκίδες συγκολλούνται δοκοί SHS50X50 οι οποίοι σκοπό έχουν να δημιουργήσουν ένα κάναβο τέτοιο ώστε η υπόβαση (plywood) να πατά σε όλες τις ακμές.(τελάρο) Στους μικρότερου φάρδους οικίσκους αυτό γίνεται έτσι και αλλιώς χωρίς την προσθήκη των παραπάνω δοκών. Η κατασκευή είναι άκαμπτη χωρίς παραμορφώσεις και ανεπίτρεπτα βέλη κάμψης. Κατά το σχεδιασμό της βάσης λαμβάνεται υπόψη ότι η έδραση της μονάδος δεν θα είναι ενιαία σε επίπεδο έδαφος αλλά θα στηρίζεται και θα πακτώνεται σε πολλαπλά σημεία στην βάση κάθε στύλου. Τα σημεία αγκύρωσης που εξέχουν κάτωθεν και πλευρικά του οικίσκου είναι διαμορφωμένα κατάλληλα ώστε να είναι δυνατή η τοποθέτηση κοχλιών και η πάκτωση των οικίσκων πάνω σε βάση από σκυρόδεμα. Έχουν διάσταση 14Χ70Χ10 ή/και 80Χ50Χ10 με 1 οπή Φ18. Υπάρχουν 4 τουλάχιστον σημεία/ μονάδα οικίσκου και προστίθεται 1 επιπλέον στην μέση / περίπου 3 μέτρα μήκους. Επίσης ιδιαίτερη μέριμνα λαμβάνεται κατά το σχεδιασμό για την ασφαλή έδραση και πρόσδεση των μονάδων επί των οχημάτων μεταφοράς. Στην βάση μπορούν να τοποθετηθούν προαιρετικά μεταλλικές θήκες ώστε ο οικίσκος να μεταφέρεται με φορτηγό μεταφοράς container. Σε κάθε περίπτωση η διαστασιολόγηση των διατομών, οι αξονικές τους αποστάσεις κλπ. εξασφαλίζουν την απαραίτητη αντοχή και ακαμψία για τα απαιτούμενα κινητά φορτία δαπέδου. Τα φέροντα στοιχεία του σκελετού (υποστυλώματα, δοκοί) είναι κατασκευασμένα εξολοκλήρου από χαλύβδινες διατομές κατ’ ελάχιστον, SHS50X50 ελάχιστου πάχους 3,0mm στους οικίσκους χωρίς πρόβλεψη ορόφου & 4,00mm στους οικίσκους με πρόβλεψη. Οι διατομές και οι τρόποι σύνδεσης τους εξασφαλίζουν πλήρη ακαμψία, μηδενική δυνατότητα στροφής ή παραμόρφωσης ή εμφάνισης βέλους κάμψης. Κάθε μονάδα έχει κατ’ ελάχιστον τέσσερα υποστυλώματα, ένα σε κάθε γωνία και αν απαιτείται και ενδιάμεσα στις πλευρές ώστε να μην απέχουν μεταξύ τους αξονική απόσταση μεγαλύτερη των 3 μ. με διατομές και αποστάσεις που προκύπτουν από την στατική μελέτη. Έτσι για παράδειγμα ένας οικίσκος 6,00Χ2,50Χ2,50 έχει 6 υποστυλώματα. Οι σκελετοί των επιμέρους μονάδων ενώνονται με τουλάχιστον 3 βίδες Μ14/140 ανά στύλο και με 3 βίδες Μ14/140 ανά φάτνωμα σε κάθε κορυφοδοκό. Οι υδροροές ενώνονται με 2 βίδες 8Χ20 ανά θέση σύνδεσης. Οι βάσεις, οι σκάλες και τα εξαρτήματα ενώνονται και αυτές κοχλιωτά με τον μεταλλικό σκελετό. Ο οικίσκος φέρει μόνιμη ή αποσπώμενη ανάρτηση. Στην δεύτερη περίπτωση οι αποσπώμενες αναρτήσεις κοχλιώνονται στον σκελετό και αφαιρούνται με την τοποθέτηση. Μετά την αφαίρεση επανατοποθετούνται τα γωνιόκρανα. Υπάρχουν κατ΄ ελάχιστον 4 διπλές οπές φ18 στις οποίες κοχλιώνεται η αποσπώμενή ανάρτηση ανά μονάδα οικίσκου. Οι αναρτήρες μετά την τοποθέτηση επιστρέφονται στο εργοστάσιό μας. Η αποσπώμενη ανάρτηση είναι μια πατενταρισμένη καινοτομία της εταιρίας η οποία συμβάλει στην προστασία του οικίσκου από κλοπή. Ο οικίσκος φέρει κατ΄ ελάχιστο 4 μόνιμα σημεία αγκύρωσης διαστάσεων τουλάχιστον 100Χ70 ηλεκτροκολλημένα επί του σκελετού με τριγωνικές ενισχύσεις 40/80 mm, όλα πάχους τουλάχιστον 6 mm, αντοχής τουλάχιστον 500 kg έκαστο με οπή Φ18 για την διέλευση καρφωτού εκπονούμενου αγκυρίου διατομής τουλάχιστον Μ14Χ170. Οι παραπάνω αγκυρώσεις διασφαλίζουν ότι ο οικίσκος θα μεταφέρει στην θεμελίωση τα επιβαλλόμενα φορτία, χωρίς να μετακινηθεί ή να παραμορφωθεί.
Ύψος:
Σύνηθες: εξωτερικό ύψος 2,50 μ. & εσωτερικό 2,27 μ.
Προαιρετικά: High Cube με εξωτερικό ύψος 3,00 μ. & εσωτερικό 2,77 μ.
Τύπος κατασκευής:
Προεπιλεγμένη: σταθερή
Προαιρετικά: συναρμολογούμενη (αν θέλετε να μειώσετε τον όγκο μεταφοράς περίπου στο 1/3 ή περιοχή τοποθέτησης είναι δυσπρόσιτη)
Σκελετός:
Προεπιλεγμένος: Μεταλλικός ηλεκτροκολλητός σκελετός υψηλής δυσκαμψίας (προεπιλογή).
Προαιρετικά: Βαρέως η υπερβαρέως τύπου σκελετός. (Βλ. Τρόπος κατασκευής σκελετών.)
Χάλυβας (ΕΛΟΤ EN 10025): Χαλυβδοταινία θερμής έλασης σε ποιότητα χάλυβα
- S235JRH,
- S275JOH,
- S355J2H και
- S460MH
Φινίρισμα
- Μαύρο (Χωρίς επίστρωση)
- Γαλβανισμένο (Επιψευδαργύρωση εν θερμώ γαλβανισμένο για αντοχή στη διάβρωση σύμφωνα με ELOT EN 10240)
Οπές:
Προεπιλεγμένος: Χωρίς οπές
Oπές ένωσης συγκροτήματος σε μια πλευρά: Διάνοιξη 3 οπών Φ16 σε κάθε κολώνα και κάθε κορυφοδοκό
Ένωσης συγκροτήματος σε δύο πλευρές: Διάνοιξη 3 οπών Φ16 σε κάθε κολώνα και κάθε κορυφοδοκό
Οπές ηλεκτρολογική εγκατάστασης: Διάνοιξη οπών σε επιλεγμένες θέσεις σε κάθε κολώνα και στις δοκούς οροφής
Βαφή:
Βαφή με 1 χέρι ασταρόχρωμα πολυουρεθάνης σε χρώμα λευκό RAL 9002.
Ανάρτηση:
Τουλάχιστον 4 σημεία ανάρτησης
Προεπιλεγμένη ανάρτηση: Αποσπώμενη ανάρτηση (οι αναρτήρες που χρησιμοποιούνται για την ανύψωση, αποσπώνται στην συνέχεια και παραμένουν στην κυριότητα της εταιρίας )
Προαιρετικά: Μόνιμη ανάρτηση
Πάκτωση:
Τουλάχιστον 4 σημεία πάκτωσης σε χρώμα λευκό RAL 9002.
Τύπος Οροφής:
Επιλέξτε ότι έχετε και στον οικίσκο σας
Προεπιλεγμένη: Οριζόντια οροφή
Προαιρετικά: Μονόρυχτη ή Δίρυχτη.
Ενεργειακή θωράκιση (τοίχοι & οροφή):
Επιλέξτε το πάχος του πάνελ που θα χρησιμοποιήσετε στον οικίσκο σας ώστε να απομειωθούν αντίστοιχα οι εξωτερικές διατάσεις του σκελετού
Προεπιλεγμένη:
Προαιρετικά επιλέξτε:
- Πάνελ κελύφους 50 μμ., 60 μμ., 80 μμ.,100 μμ.,
Εγγύηση:
Προεπιλογή:
- 1 έτος με δυνατότητα επέκτασης
Προαιρετικά:
- 1 έτος on site με δυνατότητα επέκτασης
- 2 έτη με δυνατότητα επέκτασης
- 2 έτη on site με δυνατότητα επέκτασης
- 3 έτη με δυνατότητα επέκτασης
- 3 έτη on site με δυνατότητα επέκτασης
- 4 έτη με δυνατότητα επέκτασης
- 4 έτη on site με δυνατότητα επέκτασης
- 5 έτη
- 5 έτη on site
Χρόνος κατασκευής:
Προεπιλογή: Βάσει ροής παραγωγής
Προαιρετικά: Μπορείτε να επιλέξετε την υπηρεσία Fast Pass για ταχύτερη παράδοση.
Μεταφορά
Η μεταφορά του σκελετού μπορεί να γίνει με φορτηγό πάτωμα συμβατικής μεταφοράς για πλάτος έως 2,5 μ και ειδικής μεταφοράς για πλάτος 3,0 μ.
Η μεταφορά χρεώνεται ανάλογα με το μήκος καρότσας που η βάση καταλαμβάνει. (πχ 3 μ φορτηγού για 3 μ σκελετό κλπ )
Το κόστος μεταφοράς υπολογίζεται αυτόματα στο check out ή μπορεί να προστεθεί χειροκίνητα βλέποντας εδώ που βρίσκονται τα σημεία τεχνικής υποστήριξης για να προσθέσετε επιπλέον κάποια υπηρεσία μεταφοράς υλικών.
Αντιστάθμιση εκτιμώμενων εκπομπών CO2
- Aντιστάθμιση 100% των εκτιμώμενων εκπομπών CO2 (Προεπιλογή)
- Χωρίς αντιστάθμιση.
- Μερική αντιστάθμιση 50% των εκτιμώμενων εκπομπών CO2
Ανύψωση υλικών:
Η ανύψωση των υλικών κατά το ξεφόρτωμα μπορεί να γίνει με κλάρκ ή γερανό παπαγάλο.
Για τον υπολογισμό της ισχύος του ανυψωτικού θα πολλαπλασιάσετε το βάρος του οικίσκου με την απόσταση τοποθέτησης.
Σε περίπτωση που υπάρχουν εμπόδια, (δέντρα φράκτες ή καλώδια) ο γερανός που θα απαιτηθεί είναι μεγαλύτερος.
Αν δεν είστε σίγουροι μπορείτε να μας στείλετε ένα μικρό σκαρίφημα και φωτογραφίες ώστε να υπολογίσουμε εμείς την ισχύ του ανυψωτικού που χρειάζεστε.
Απαιτείται ένα αρχικό στήσιμο και 0,5 ώρα εργασίας γερανού ή κλαρκ / σκελετό
Αναγραφόμενες διαστάσεις σε Μήκος Χ Πλάτος Χ Ύψος.
